Perno de eclisa

Perno de eclisa

El perno de eclisa se utiliza para las conexiones de empalme de barras, y SUYU está en capacidad de proveer un amplio rango de pernos, dentro de los estándares internacionales BS, ASTM y DIN, entre otros.

A continuación se enumeran algunos ejemplos de nuestro perno de eclisa, fabricados en los últimos años: BS 20M, 30M, 35M, 35R, 50 O, 60A, 75R, 80R, 80A, 95RBH, y 113A; DIN S10, S14, S18, S20, S24, S30, S49, UIC54, UIC60; y AREMA 40ASCE, 60ASCE, 75ASCE, 90ARA, 115RE.

Solicite una cotización
Perno de eclisa
  • Perno de eclisa
  • Perno de eclisa

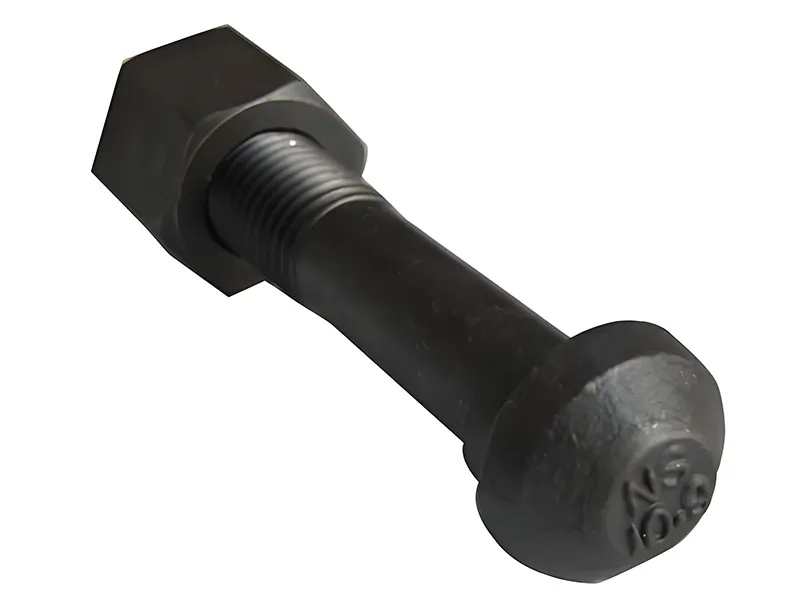

Este perno de eclisa se fabrica de acuerdo con ASTMA-183.

Viene con tuerca cuadrada, con cuello ovalado y cuello de diamante.

Resistencia a la tracción 828Mpa (min)
Límite de elasticidad 635Mpa (min)
Elongación 14%(min)
Material 45#
superficie Negra
Cantidad mínima de pedido 5000 PZAS
Embalaje barril de 200LB y paletas de madera o de acuerdo a los requerimientos de los clientes.
Solicite una cotización
Perno de eclisa con cabeza de botón ovalada
Diámetro 1/2" 1/2" 1/2" 5/8 3/4 3/4 3/4 7/8 7/8 1 1 1 1-1/16 1-1/8
longitud 1-3/4" 2" 2-1/4 2-1/2 3 3-1/2 4 4-1/2 5 5 5-1/2 6 6 6-1/2
Peso (Kg) 0.097 0.10 0.112 0.183 0.328 0.339 0.356 0.559 0.593 0.8 0.839 0.879 0.995 1.186
Perno con cuello en diamante
Diámetro 7/8 7/8 1 1
Longitud 4-1/2 5-1/2 5-1/4 5-3/4
Peso (Kg) 0.563 0.651 0.889 0.895

Nota: Todas las dimensiones de los pernos de eclisa están en pulgadas

Material Q235 y 45#
Grado 4.8, 4.6, 5.6, .6.8, 8.8
superficie plana, pintura negra
Cantidad mínima de pedido 5000 PZAS
Embalaje Bolsas de plástico y paletas de madera o de acuerdo a los requerimientos de los clientes
Tamaño nominal 3/4 7/8 15/16 15/16 1 1
Longitud de rosca 2 2-1/8 2-5/16 2-1/8 2-5/16 2-11/16
Longitud del perno 3-7/8 4-3/8 4-5/16 5 4-15/16 6-1/16

Nota: Todas las dimensiones dadas en pulgadas

  • Perno de eclisa Perno de eclisa
  • Perno de eclisa
  • Perno de eclisa
Solicite una cotización

Producimos eclisas como la AS1085.4-1999. El diámetro nominal de la rosca es M20/M22/M24 la rosca de los pernos de eclisa termina en un cuadrado. Un bisel nominal de 45 grados. Cuenta con una profundidad ligeramente superior a la profundidad de la rosca. La tuerca debe estar de acuerdo con AS/NZS 1252.

Material Q23: Todas las dimensiones en pulgadas 5 y 45#
Grado 8.8
Superficie Plano, pintura negra
Cantidad mínima de pedido 5000 PZAS
Embalaje Bolsas de plástico y paletas de madera o de acuerdo a los requerimientos de los clientes
La composición química y propiedades mecánicas se muestran a continuación.
C Mn P S
0.55(max) 0.25(min) 0.04(max) 0.04(max)
Resistencia a la tracción Límite de elasticidad Elongación
800Mpa 640Mpa 12%
  • Perno de eclisa
  • Perno de eclisa
  • Perno de eclisa

Nosotros producimos los tornillos de eclisa de acuerdo a la norma BS. Estos pernos de eclisa se pueden fabricar en acero dulce o acero de alta resistencia de grado 8,8, así como con las más recientes especificaciones de Transnet.
Medidas métricas e imperiales están disponibles y se utilizan para las eclisas de BS50, BS60R, BS70A, BS75A, BS75R, BS80A, BS80R, BS90A, BS90R, BS95A, BS95R, y BS95N.

Solicite una cotización

Sumado a nuestra política de calidad ante todo, SUYU da gran importancia a la gestión de calidad, contamos con la certificación ISO9001-2000, además somos un fabricante de productos ferroviarios autorizado por el Ministerio Chino de Ferrocarriles. Tenemos un conjunto completo de instrumentos de control para asegurar que todos nuestros pernos para eclisas sean de alta calidad e incluso superen las necesidades de los clientes.

Como productor líder de herrajes para ferrocarril en China SUYU también produce muchos otros elementos de agarre, como clavos rieleros, pernos rieleros, tirafondos, eclisas, placas de base, agarraderas de tensión SKL, hombros de hierro fundido y mucho más.
