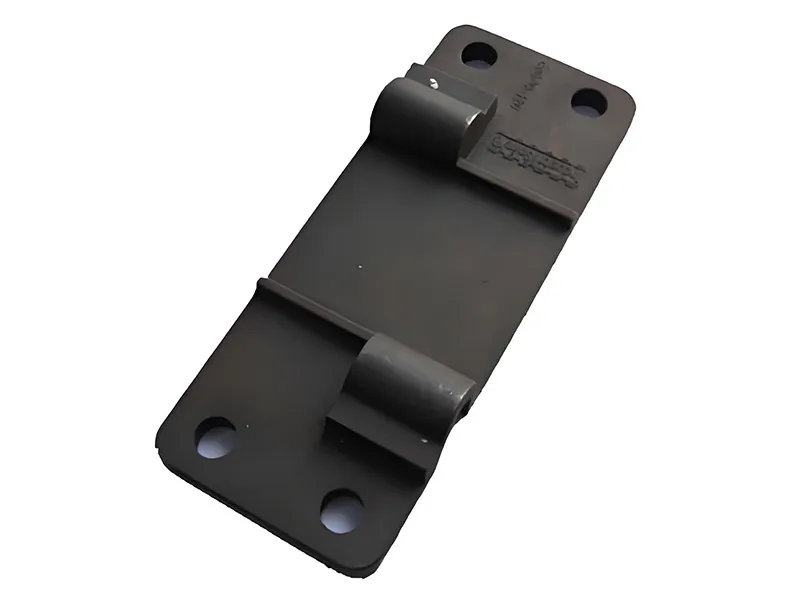

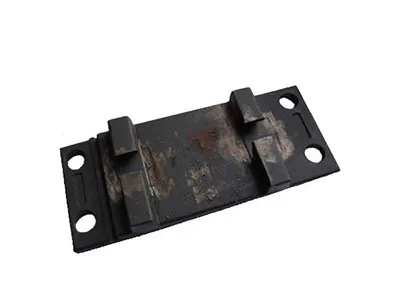

La placa de anclaje se denomina también placa base o placa de suela. Suyu se especializa en la producción de herrajes para ferrocarril y la placa de anclaje es uno de nuestros principales productos. Se utiliza en la construcción ferroviaria para apoyar los rieles. Podemos ofrecer placas de riel hechas usando ya sea hierro colado o acero fundido, de acuerdo a la elección de los clientes dependiendo de la carga y el tipo de rieles. Los clips pueden ser atornillados o soldados. Para el tipo discontinuo de apoyo, suministramos varias placas de costillas que también se producen con hierro o acero fundidos.
Las placas de anclaje se utilizan generalmente para soportar la carga del ferrocarril y de distribuir la carga sobre los durmientes ofreciendo economías probadas. Fabricamos todo tipo de placas base adecuada para diversas secciones de riel, para su uso en durmientes de madera, acero u hormigón, así como en vías sin balasto usadas con herrajes elásticos sobre durmientes de madera y un sistema de agarre tipo 'K'.
El hierro fundido puede ser de tipo soldado o forjado, dependiendo de las necesidades de los clientes. Nuestra la placa de anclaje ferroviario se puede hacer para adaptarse a diversas secciones de riel, es decir, UIC 60, UIC 54, RN 45, 90 A, etc.
La placa de anclaje o placa de suela es necesaria en la instalación del ferrocarril, ya que no sólo soporta los rieles sino también permiten la entrada a la totalidad del sistema de herrajes que se fijará sobre las placas. Son el componente más importante del sistema de soporte de las vías. La función primaria de la placa de anclaje o placa de suela es proporcionar al riel una superficie plana y lisa de reposo, permitiendo al mismo tiempo la alineación vertical del sistema ferroviario. Las placas de anclaje están aseguradas por pernos de anclaje, también conocidos como Holding Down Bolts en inglés. Normalmente se instalan con una capa de lechada de cemento debajo, la cual llena el vacío entre la suela y la cimentación de hormigón.
Los agujeros para atornillar el anclaje, los pernos de nivelación, y los agujeros para tornillos entre los clips, de haber alguno, son, exactamente perforados en las placas de apoyo. Para clips soldables y clips de base, la parte inferior del clip es soldada a las placas individuales antes de la galvanización.
Podemos fabricar cantidades grandes o pequeñas, y tratar de adaptarnos a las peticiones de los clientes, aunque es más económico fabricar grandes cantidades.
| Tipo | Dimensión | Hoyos | Pendiente | Riel | Peso (Kg) |
| Rph 1/160 | 345/285/127/160x15/13 | Ø 26 (4x) | 1:40 | S 49/S 54 | 7,86 |
| Rp 01/01/160 | 345/285/127/160x15/13 | Ø 26 (4x) | 1:40 | S 49/S 54 | 7,70 |
| Rph 1/210 | 345/285/127x210x15/13 | Ø 26 (4x) | 1:40 | S 49/S 54 | 10,55 |
| Rph 1/210 | 345/285/127x210x15/13 | Ø 36,3 (2x) | 1:40 | S 49/S 54 | 10,55 |
| Rph 1/210 FVZ | 345/285/127x210x15/13 | Ø 26 (4x) | 1:40 | S 49/S 54 | 10,69 |
| Sph 1(a) | 345/350/127x410x15/13 | Ø 26 (8x) | 1:40 | UIC 60 | 20,60 |
| Rph 6/160 | 370/310/152x160x15/13 | Ø 26 (4x) | 1:40 | UIC 60 | 8,44 |
| Rph 6/210 | 370/310/152x210x15/13 | Ø 26 (4x) | 1:40 | UIC 60 | 11,32 |
| SZ 60 | 370/350/152x420x15/13 | Ø 26 (8x) | 1:40 | UIC 60 | 22,73 |
| Rph 11 Ü | 664/554x160 | Ø 26 (4x) | 1:40 | S 54 | 15,37 |
| Rph 13 Ü | 690/570x160 | Ø 26 (4x) | 1:40 | UIC 60 | 15,27 |
| Rpo 5 | 345/285/127x160x15/13 | Ø 26 (4x) | 1:20 | S 49/S 54 | 8 |
Sumado a nuestra política de la calidad ante todo, SUYU presta gran atención a la gestión de control de calidad. Se nos ha concedido el certificado ISO9001-2000 y hemos recibido la licencia de producción del Ministerio de Ferrocarriles Chino para productos ferroviarios. Tenemos un conjunto completo de instrumentos de control para asegurar que todas nuestras placas de asiento para rieles son de alta calidad o incluso superan a las necesidades de los clientes.
Como fabricante líder de herrajes para riel con sede en China, Suyu también produce innumerables elementos de ferrocarril, tales como tornillos de vía, anclaje para riel, eclisas, clips de ferrocarril, clips elásticos SKL, hombros de hierro fundido, entre otros muchos.
Sumado a nuestra política de calidad ante todo, SUYU presta gran atención a la gestión de calidad, contamos con la certificación ISO9001-2000, además somos un fabricante de productos ferroviarios autorizado por el Ministerio Chino de Ferrocarriles.
Producimos aislante de ferrocarril tipo E y placa guía para fijación y sujeción de rieles SKL, así como sistemas de fijación Nabla. El material que utilizamos para el aislante de ferrocarril es PA66 en colores blanco, marrón oscuro y negro.
La almohadilla para riel, originalmente llamada placa de suela, es utilizada sobre todo cuando el riel va fijado al concreto más que cuando este se encuentra en sobre durmientes o maderas, su labor es disminuir las grietas de fatiga en los amarres de concreto, los cuales se cree son acusados por el impacto y la vibración generada por el paso de los trenes.
La Funda de plástico de ferrocarril está prensada en el durmiente de concreto y ensamblada a él con tornillos, placas de guía y clips ferroviarios Nuestra funda de plástico de ferrocarril se hace utilizando polietileno de alta densidad o PA66 y el color del producto está disponible en blanco, negro y marrón oscuro .
Nos encargamos de la producción de todo tipo de eclisas para rieles, estos elementos también se conocen como barras de articulación, barra de empalme o barra de ángulo. Dentro de nuestra planta de producción contamos con procesos como laminación, forja, mecanizado, perforación y embutido, para asegurar las dimensiones perfectas de nuestras eclisas.
El perno de eclisa se utiliza para las conexiones de empalme de barras, y SUYU está en capacidad de proveer un amplio rango de pernos, dentro de los estándares internacionales BS, ASTM y DIN, entre otros.
Los tirafondos rieleros, se utilizan para sujetar las placas de asiento y las nervaduras base de los durmientes de madera u hormigón. En la construcción de ferrocarriles con durmientes de hormigón, el tirafondo para ferrocarril se utiliza en combinación con un taco de plástico prensado en el durmiente.
Un clavo rielero es un herraje grande con una cabeza offset, se utiliza para asegurar rieles y placas de base a los durmientes de la vía. Los clavos ferroviarios son más o menos en forma de cincel con punta plana.
Además de nuestra política de la calidad ante todo, SUYU presta gran atención a la gestión de control de calidad. Gracias a esto contamos con el certificado ISO9001-2000 y hemos recibido la licencia de producción del Ministerio de Ferrocarriles Chino para productos ferroviarios. Tenemos un conjunto completo de instrumentos de control para asegurar que todos nuestros pernos rieleros son de alta calidad o incluso pueden superar los requerimientos de los clientes.
Somos plenamente capaces de producir clips elásticos de ferrocarril con cualquier requisito de carga o de ejes de carga, para fijar los rieles de acero sobre durmientes de hormigón o madera. Ofrecemos varios clips elásticos de ferrocarril con diámetro en la barra de acero de 12mm a 20mm.
Nuestro hombro de hierro fundido incluye M.C.I. Esta pieza es fabricada con hierro perlítico maleable y SGCI también fabricados a partir de fundición de grafito esferoidal.
El anclaje de riel se fabrica en una sola pieza de acero de resorte o su equivalente, tratado térmicamente y diseñado para eliminar la línea de fuga de la vía. Los anclajes de ferrocarril proporcionan una gran superficie de apoyo contra la base del riel y el amarre, para evitar el corte y el desgaste, prolongando así la vida de los durmientes de madera.
Las placas de anclaje se utilizan generalmente para soportar la carga del ferrocarril y de distribuir la carga sobre los durmientes ofreciendo economías probadas. Fabricamos todo tipo de placas base adecuada para diversas secciones de riel, para su uso en durmientes de madera, acero u hormigón, así como en vías sin balasto usadas con herrajes elásticos sobre durmientes de madera y un sistema de agarre tipo 'K'.
